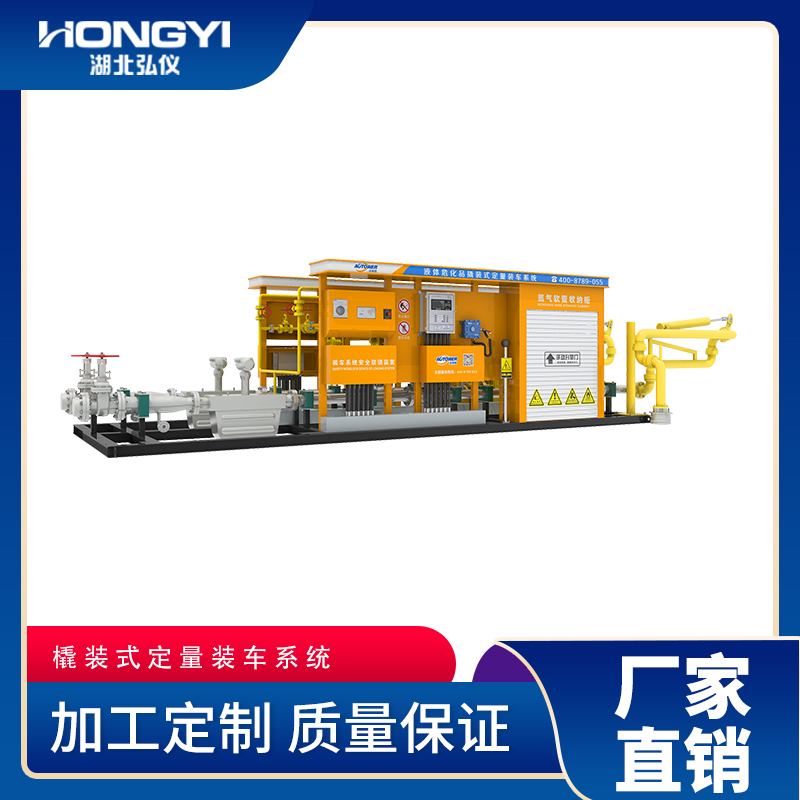

橇裝設備 (skid-mounted直譯就是“裝于滑動底板上的”，取字“橇”)橇裝是指將一組設備固定在一個角鋼或工字鋼制成的底盤上，可用橇杠和現代起重設備進行移動、就位，橇裝是設備框架和設備整體組合的一種形式 。裝車橇是指將裝車控制儀、流量計閥門、管道、附屬設備、 鶴管、中間連接件及電纜、橋架等集成在一個整體的鋼結構平臺上，只預留工藝連接口和控制電源和通訊接口，這個整體集成部分稱為裝車橇。

　　主要特點

　　機動靈活、體積小

　　橇裝設備一般在工廠進行了優化設計，因而體積小，使用橇裝使其成了一個整體，其移動、搬遷等都比較方便。

　　集成比高，安裝就位及維護方便

　　裝車橇將控制儀、流量計、閥門、管道、附屬設備、 鶴管、中間連接件及電纜、橋架等集成在一起，現場安裝方便，并且整體維護方便。

　　省去現場安裝麻煩，成本低、工期短，規范性高、誤差少、省材料

　　裝車橇省去傳統的現場工藝安裝及儀表安裝的繁瑣及制造時間，在工廠制作、測試更為方便，發現問題整改更為便利，質量也更能得到保證。

　　裝車橇和傳統現場安裝的比較

　　裝車橇選型：

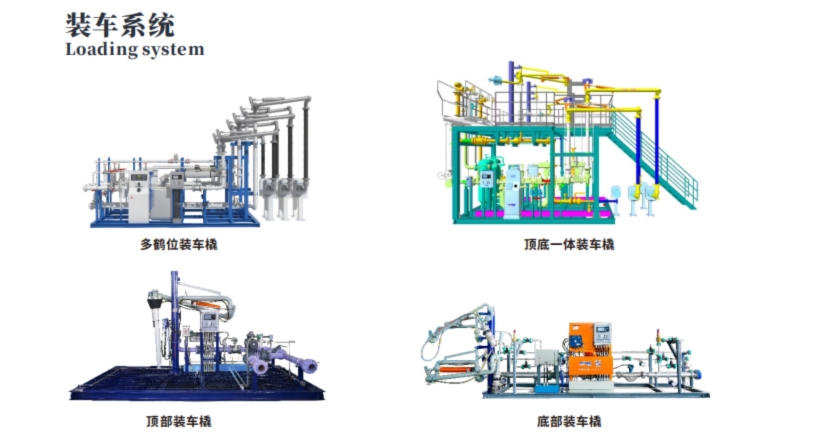

　　裝車橇組種類:

　　裝車橇組在常規使用過程中根據介質及其裝卸方式的不同分為以下幾類：

　　◆ 底部裝車橇裝組

　　◆ 頂部裝車橇裝組

　　◆ 活動式裝車橇裝組

　　A-底部裝車橇裝組

　　底部裝車橇組分為兩種

　　1.烷類、烴類、氨類、醚類等氣液兩相密閉式裝車橇

　　此種橇技術參數如下：

　　◆ 底部橇組結構形式;

　　◆ 分單邊式和雙邊式兩種，長度約為4~6米;

　　◆ 適應介質：LNG、LPG、醚類、液氨類、烯烴類等氣液兩相介質;

　　◆ 接液管道或部件材質：20#鋼、304、316不銹鋼;

　　◆ 配套鶴管：AL2543、AL2503等;

　　◆ 配套流量計：質量流量計、螺旋輪流量計可選;

　　◆ 配套閥門：氣動兩段閥、電液閥可選;

　　◆ 配套靜電溢油保護器：下裝集成式，帶標準API接頭，液位開關槽車自配備;

　　◆ 其它配套儀表：壓力表、雙金屬溫度計、壓力變送器(可選)、氣相切斷閥(可選);

　　◆ 其它配套工藝設備：膨脹節、手動閥、截止閥等;

　　◆ 連接件：電纜、鍍鋅管、橋架、防爆撓性管等;

　　成品油底部密閉式裝車橇

　　此種橇技術參數如下：

　　◆ 底部橇組結構形式;

　　◆ 分單邊式和雙邊式兩種，長度約為4～6米;

　　◆ 適應介質;汽、柴、煤油等成品油;

　　◆ 接液管道或部件材質：20#鋼、304、316不銹鋼;

　　◆ 配套鶴管：金屬軟管配帶干式閥;

　　◆ 配套流量計：質量流量計、雙轉子流量計可選;

　　◆ 配套閥門：氣動兩段閥、電液閥可選;

　　◆ 配套靜電溢油保護器：下裝集成式，帶標準API接頭，液位開關槽車自配備;

　　◆ 其它配套儀表：壓力表、雙金屬溫度計;

　　◆ 其它配套工藝設備：膨脹節、手動閥、截止閥等;

　　◆ 連接件：電纜、鍍鋅管、橋架、防爆撓性管等;
